HZ-6/(4)型中心回转式抓岩机,【鹤壁万丰矿山机械制造(山东省分公司)wfjx3410-50】实力雄厚,GQu9jW7Ko价格优惠,信誉保证,是您购买HZ-6/(4)型中心回转式抓岩机放心的选择,产品News,欢迎来电咨询,联系人:崔经理,地址:鹤淇大道与纬十路交叉口东北角。

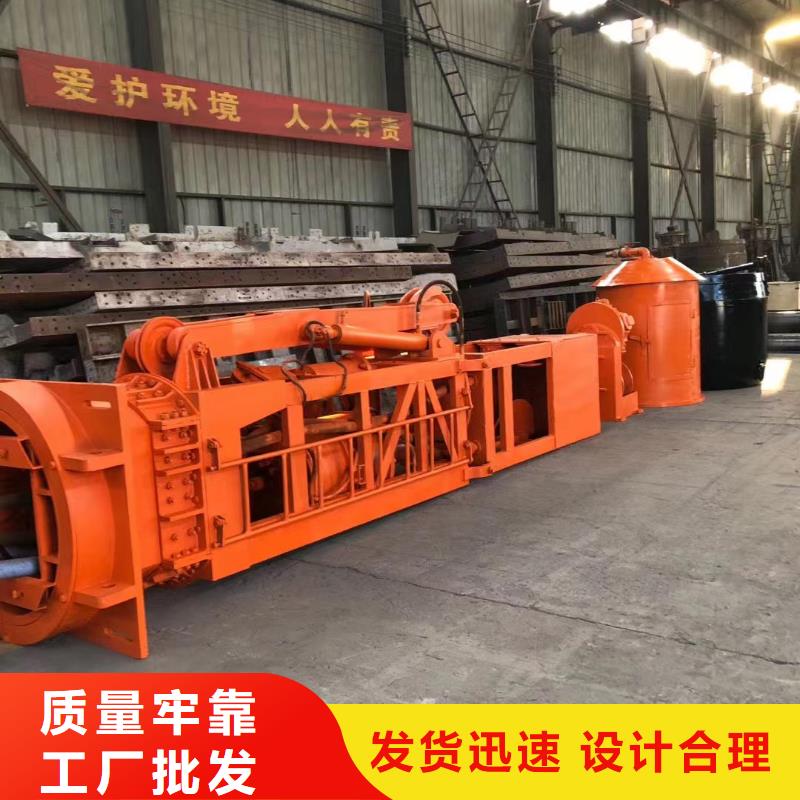

HZ-6/(4)型中心回转式抓岩机又叫竖井抓渣机、立井抓岩机、竖井装岩机、立井装渣机、竖井抓渣机、抓斗机、液压中心回转抓渣机等等俗名。它属于矿山设备、采矿设备、工程设备、掘进设备、运输设备、煤矿设备等行业机械，是地下开挖、矿山开采掘进运输成套的先进机械设备。中心回转式抓岩机按其抓斗容积，分为0.4立方配（HZ-4）型抓渣机和（HZ-6)0.6立方的抓斗配（HZ-6）型抓岩机两种。它是竖井掘进装渣的机械化配套产品。用于开凿竖井抓取井下暴破后松散岩石投入到吊桶里倒出运输系统，以实现装岩出渣的机械化，提高生产率，减轻工人劳动强度，实现竖井工作面无人的环保掘进施工。

HZ-6/(4)型中心回转式抓岩机是一种大斗容抓岩机，它直接固定在凿井吊盘上，以压风作为动力，该设备具有使用范围广、适应性强、设备利用率高、动力单一、结构紧凑、占用井筒面积不大，便于井筒布置、可靠、操作灵活、维护方便等优点，目前在煤炭矿山得到了普遍的使用。该机由抓斗、机构、回转机构、变幅机构、支撑系统和机架等部件组成。至于这些组成部分都有哪些重要的作用，下面让小编给大家详细解说一下吧。 　　1、抓斗 　　由抓片、拉杆、耳盘、气缸和配气阀等部件组成。抓片的一端与活塞杆下端铰接，腰部孔通过拉杆与耳盘铰接。司机控制气缸顶端的配气阀，使活塞上下往复运动，致使活塞杆下端牵动八块抓片张合抓取岩石。 　　2、机构 　　由气动机、减速器、卷筒、制动器和绳轮机构组成。悬吊抓斗的钢丝绳一端固定在臂杆上，另一端经动滑轮引入臂杆两端的定滑轮，并通过机架导向轮缠至卷筒。司机控制气阀，气动机带动卷筒正转或反转以升降抓斗。制动器与气动机同步动作，当气动机经操纵阀引入压气时，同时接通制动阀气缸松开制动带，卷筒开始转动。反之，当气动机停止工作时，制动带借弹簧张力张紧而制动。除绳轮机构外，整个机构安装在回转盘以上的机架上，并设有防水保护罩。 　　3、回转机构 　　由气动机、蜗轮蜗杆减速器、万向接头、小齿轮、回转座（内装与小齿轮相啮合的内齿圈）组成。当气动机径操纵阀给气转动时，驱动减速器，通过万向接头带动小齿轮，使其在大齿圈内既自转又公转，以实现整机作360°回转，可使抓斗在工作面任意角度工作。回转座防水罩顶端设有回转接头，保证抓岩机回转时不间断地供应压气。 　　4、变幅机构 　　由大气缸、增压油缸、两个推力油缸和臂杆组成。大气缸和增压油缸通过一根共用的活塞杆联成一体，活塞杆两端分别装有配气阀和控油阀，由于活塞杆两端的活塞面积大小不同，使增压油缸内的油压增至6.4MPa。增压油缸通过控制阀向铰接在机架与臂杆之间的两个推力油缸供油，推动活塞向上顶起臂杆变幅。打开配气阀，增压油缸内液压随之递减，油液自推力油缸返回增压油缸，臂杆靠自重下降收拢臂杆。 　　5、固定装置 　　由液压千斤顶、手动螺旋千斤顶和液压泵站组成。此装置用以固定吊盘，保证机器运转时盘体不致晃动。使用时，先用螺旋千斤顶调整吊盘中心，然后用液压千斤顶撑紧井帮。螺旋与液压千斤顶要对称布置。 　　6、机架 　　机架为焊接箱形结构，下部设司机室。司机室的四根立柱为空腔管柱，兼作压气管路，室内装有操纵阀和气压表，用于控制整机运转。

HZ-6/(4)型中心回转式抓岩机的布置要与吊桶协调，保证工作面不泛起抓岩死角。一套单钩晋升时，吊桶中央和抓岩机中央各置于井筒中央对应的两侧；采用两套单钩晋升时，两个吊桶应分别置于抓岩机中央两侧；采用一套双钩晋升，一套单钩晋升时，3个吊桶亦应分别置于抓岩机中央两侧。为防止吊盘偏重，抓岩机应尽量靠井筒中央布置，但需预留出激光通过孔。抓岩机中央通常偏离井筒中央650～700mm，而HZ-10型抓岩机通常为900mm。 为了，地面可增设凿井绞车，以便对抓岩机进行辅助悬吊，通常可与伞钻适用一台悬吊绞车。 抓岩机主机安装时，应先将吊盘下放到离工作面一定间隔，即HZ-4型、HZ-6型距工作面为4～5m处，HZ-10型为7～8m处，然后主机下放到工作面，慢慢将主机竖立起来，使回转支承座对准下层吊盘的两根横梁上。对准安装位置后用L型或U型螺桂固定，使主机与吊盘钢梁连成一体。 抓岩机晋升机构安装时，应先将晋升气动绞车下放到吊盘上，然后将其装在回转机架的左右梁上，找正位置，紧固螺栓。 中心回转抓岩机抓岩机抓斗安装时，应将抓斗下放到工作面，但要留意将连接盘与气缸捆住，以防下放过程中活塞杆着落，抓片自动张开。 抓岩机支撑系统安装与固定时，应先将支撑系统下放到下层盘上．其安装与固定和环形轨道式抓岩机基本相同。
